¿Cuáles son los tres tipos de equipos de elaboración de cerveza?
I. Resumen de los tres tipos de equipos de elaboración de cerveza
Con el auge de la artesanía y la mejora de la automatización industrial, los equipos de elaboración de cerveza muestran una tendencia de desarrollo diversificada. Se pueden dividir generalmente en tres tipos:
Equipos de elaboración de cerveza para el hogar
Capacidad: 4–20 L/lote (≈ 0,1–0,5 BBL).
Configuración: Caldera integrada (eléctrica o de vapor pequeño), barril de fermentación, sistema de refrigeración; toda la máquina está fabricada en acero inoxidable 304/316L de grado alimenticio, pulido a ≤ 0,2 μm, fácil de limpiar.
Aplicación: Ideal para bricolaje en casa, iniciación cervecera y reuniones comunitarias.
Características: Diseño modular, fácil de usar; control de temperatura y temporización integrados; permite reproducir una variedad de recetas clásicas; bajo precio (precio promedio de la industria: 20 000–50 000 RMB); el costo es solo entre el 40 % y el 50 % del sistema comercial. Equipos para la elaboración de cerveza artesanal
Capacidad: 3000–15 000 barriles/año (≈ 300 000–1 500 000 L/año).
Componentes principales:
Sala de cocción: Estructura de tres o cuatro recipientes, incluyendo cuba de maceración (sacarificación), cuba de filtración (filtración), cuba de ebullición/whirlpool (ebullición/whirlpool), sistema de filtración de maceración/lauter integrado opcional;
Sistema de fermentación: Tanque de fermentación de 7–20 barriles con camisa de refrigeración, manómetro, presurización de CO₂ conmutable o fermentación natural;
Refrigeración y limpieza: Intercambiador de calor de placas, enfriador de glicol, sistema de limpieza CIP totalmente automático;
Control de automatización: PLC Siemens + control de temperatura PID, pantalla táctil y monitorización remota.
Aplicación: Cervecerías artesanales locales, suministro directo de catering, incubación de marcas.
Ventajas: Ajuste flexible de recetas, alto rendimiento de jugo ≥ 80 %; Líneas de envasado automatizadas expandibles (botellas, latas, barriles).
Equipos industriales para cerveza
Capacidad de producción: ≥ 30.000 barriles/año (≈ 3.000.000 l/año).
Composición del sistema: Sala de cocción de gran capacidad, intercambiador de calor de placas multietapa, estación centralizada de enfriamiento de glicol, sistema de control DCS/SCADA, línea de envasado automatizada (embotellado, etiquetado, envasado).
Características: Automatización total del proceso, alta eficiencia y estabilidad; capacidad de producción y calidad replicables a gran escala; detección en línea de la concentración del mosto y la dinámica de fermentación; alta consistencia de los lotes; indicadores de consumo de energía y agua considerablemente económicos.
Aplicación: Grandes grupos cerveceros nacionales e internacionales, bases de producción regionales.
II. Explicación detallada de los equipos domésticos de acero inoxidable para la elaboración de cerveza
2.1 Concepto de diseño e integración modular
Estructura integrada: caldera, tanque de fermentación, intercambiador de calor y tubería de válvulas integrados en una sola estructura de la máquina. Los usuarios solo necesitan conectar la fuente de alimentación, la fuente de agua y la fuente de gas CO₂ para iniciar todo el proceso.
Seguridad e higiene: Se utiliza acero inoxidable 304/316L de grado alimenticio, y todas las soldaduras están completamente soldadas con TIG y pulidas a ≤ 0,2 μm; ninguna superficie de contacto con el fluido presenta ángulos muertos.
Operación sencilla: Equipado con una pantalla táctil o un panel de control con perilla, la curva de temperatura y la temporización se pueden preajustar con un solo botón, y se puede ajustar manualmente. Está equipado con detección de fugas y funciones de alarma para garantizar un uso seguro.
2.2 Flujo del proceso y componentes clave
Mash & Lauter
Filtro integrado: La cesta del filtro de elevación inferior se combina con el dispositivo de inyección de agua por aspersión superior para lograr una separación eficiente del puré (salvado) y el mosto.
Calentamiento entre capas: Calefacción eléctrica o de vapor opcional, combinada con un control preciso de temperatura PID, para lograr una sacarificación de un solo grado o gradual. Hervir-enfriar
Olla de ebullición: Agitador espiral integrado para asegurar un calentamiento uniforme; se puede añadir lúpulo según la receta.
Intercambiador de calor de placas: Diseño compacto, conectado al tanque de almacenamiento de glicol, que enfría rápidamente el mosto de 100 °C a 18-22 °C en 20-30 minutos.
Fermentación-almacenamiento
Tanque de fermentación: Equipado con camisa de enfriamiento simple o doble, con manómetro en la tapa superior y válvula de seguridad; revestimiento interior opcional de acero al carbono o acero inoxidable.
Modo de fermentación: Permite la fermentación natural (tapa abierta) y el prensado con CO₂ y la descarga de escoria; el modo de presurización con CO₂ permite la biotransformación al final de la fermentación para realzar el aroma.
2.3 Escenarios aplicables y ventajas de la aplicación
Enseñanza y experiencia DIY: Universidades e instituciones de formación cervecera lo utilizan a menudo para la enseñanza básica, ayudando a los estudiantes a comprender los principios del proceso. Reuniones familiares: Se pueden adaptar las cervezas IPA, Stout, Weizen y otros estilos según las preferencias para generar interacciones interesantes.
Actividades comunitarias: Se pueden organizar eventos sociales a pequeña escala, como reuniones de compañeros de piso y salones de aficionados, para aumentar la participación.
Beneficios económicos: El coste total de un solo equipo es más de un 60 % inferior al de un sistema comercial, y el coste de mantenimiento también es menor.
Escalabilidad: Se puede equipar con un pequeño filtro centrífugo, una máquina de lavado secundario y un sistema de circulación CIP para satisfacer necesidades más exigentes.
3. Análisis exhaustivo de los equipos de microcervecerías
El sistema de microcervecerías se encuentra entre el hogar y la industria, con cierta capacidad de producción, flexibilidad y opciones de personalización.

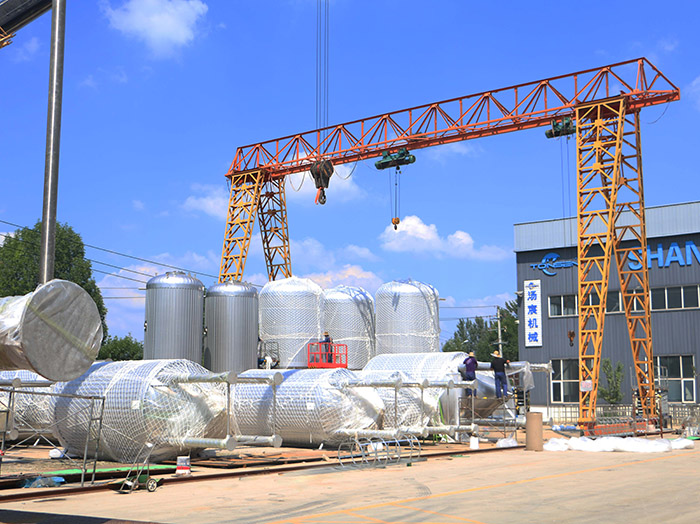

3.1 Configuración típica de una sala de cocción de 10 barriles
Estructura de tres recipientes
Tina de maceración: Capacidad de 15 000 a 20 000 l, con calentamiento entre capas y adquisición automática de temperatura. Cuba de Lauter: válvula de descarga inferior y boquilla de retrolavado que aumenta el rendimiento del mosto hasta un 80-85 %;
Tina de ebullición/remolino: con fondo cónico y agitación en espiral para garantizar una ebullición uniforme del mosto y la separación del remolino.
Control de automatización:
PLC Siemens + HMI, compatible con la gestión de bibliotecas de recetas, alarma en tiempo real y monitorización remota;
Monitorización OEE (eficacia general del equipo) integrada, que proporciona datos de eficiencia de producción.
Sistema de limpieza CIP:
Configurado con modos en línea y fuera de línea, completa el ciclo de desinfección a 85-95 °C con un solo clic;
Puede ampliar todo el proceso de lavado ácido/alcalino para garantizar la esterilidad del equipo a largo plazo. 3.2 Eficiencia de la sacarificación y optimización del sabor
Programa de sacarificación a temperatura variable:
Combinado con las características de la malta y las curvas de actividad enzimática, se pueden configurar múltiples aumentos de temperatura (como 45 °C, 63 °C, 72 °C y 78 °C) para optimizar la tasa de conversión de la sacarificación.
La válvula inferior puede ajustar su apertura y cooperar con el calentamiento entre capas para lograr un equilibrio entre la velocidad de lavado y la concentración.
Reflujo y retrolavado:
Las tecnologías de recirculación y retrolavado se utilizan para reciclar el mosto antes de la filtración inicial y reducir las pérdidas de sólidos y líquidos.
Se puede combinar con un separador de espuma y un desgasificador para mejorar la pureza del sabor. 3.3 Precisión del control de temperatura y enfriamiento
Tanque de almacenamiento de glicol:
La capa intermedia interna se llena con una mezcla de etilenglicol y agua, y el control de temperatura se puede lograr mediante la combinación con una unidad de refrigeración externa a ±0,1 °C.
Múltiples tanques se conectan en paralelo para lograr un control de temperatura por zonas en cada etapa de la fermentación, por ejemplo, 18 °C para la fermentación principal y de 2 a 4 °C para la postfermentación.
Unidad de refrigeración:
Modelos opcionales refrigerados por aire o agua, equipados con un compresor de frecuencia variable para mejorar la eficiencia energética.
Función de autolimpieza integrada para reducir la frecuencia de mantenimiento.
3.4 Sistemas adicionales y aplicaciones comerciales
Unidad de fermentación: 7-50 barriles con múltiples especificaciones disponibles.
Tanque de limpieza: Puede enfriarse, clarificarse y carbonizarse.
Línea de envasado: etiquetado, encolado y empaquetado automáticos, con posibilidad de alternar entre botellas, latas y barriles. Integración digital: El MES (Sistema de Ejecución de Manufactura) y el ERP están conectados para lograr la trazabilidad de la materia prima, el análisis de lotes y el control de costos.
Clientes típicos: cadenas regionales de cervecerías artesanales, incubadoras de marcas locales, grupos de catering especializados, etc.
IV. Equipos industriales para cerveza y casos de proyectos a gran escala
4.1 Arquitectura del sistema y configuración del núcleo
Sala de cocción de ultra gran capacidad
Máquina individual de 100 a 500 barriles, con caldera doble o modo paralelo multicaldera;
Sistema automático de elevación de residuos de malta y descarga de escoria para reducir la intervención manual.
Intercambiador de calor de placas multietapa
Enfriamiento por etapas para lograr un enfriamiento continuo y recuperación de calor;
Limpieza in situ (CIP) y conexión aséptica para garantizar la higiene.
Estación central de refrigeración
Control de zona de refrigerante multicanal para permitir el paralelo de temperatura en múltiples procesos;
Uso de refrigerante renovable para cumplir con las regulaciones ambientales internacionales.
Automatización DCS/SCADA
Sensores en línea miden grados Brix, turbidez, presión y caudal; Programación en tiempo real en la sala de monitoreo central para respaldar la operación de la terminal móvil.
Línea de envasado totalmente automática
Capacidad de producción anual de un millón de barriles, con contenedores integrados para botellas, latas y barriles de cerveza (KEG).
Todo el proceso de etiquetado, codificación, empaquetado y paletizado se realiza sin personal.
4.2 Caso de proyecto de gran envergadura
Fase II de la expansión de un gran grupo cervecero estatal
Inversión de 120 millones de dólares, nueva capacidad de producción de 5 000 000 de barriles al año, utilizando una sala de cocción de 4 x 200 barriles y envasado multilínea.
El proyecto logró una reducción del 15 % en el consumo de energía para la fermentación y del 20 % en el consumo de agua.
Base de Producción Integral del Sudeste Asiático
La capacidad de producción anual está diseñada para ser de 3 000 000 de barriles, equipada con un centro de monitoreo y operaciones en la nube externo. Se utiliza una planta modular prefabricada para acelerar el ciclo de puesta en marcha in situ, reduciéndolo de 180 a 90 días.
V. Guía de Selección y Mantenimiento de Equipos
5.1 Referencia de Selección
Planificación de la Capacidad: Determinar la capacidad y la cantidad de la sala de cocción según la producción anual y la frecuencia de producción.
Requisitos del Proceso: Seleccionar la sacarificación gradual o la filtración integrada, y decidir si se configura un sistema secundario en combinación con procesos especiales de cerveza (IPA, cerveza ácida, sabor afrutado).
Grado de Automatización: La opción semiautomática es opcional para pequeñas empresas, y la monitorización remota mediante PLC o DCS es opcional para microcervecerías/industrias.
Costo y Presupuesto: Se comparan los costos integrales de inversión, instalación y puesta en marcha de equipos, así como los costos de operación y mantenimiento.
5.2 Mantenimiento Diario
Limpieza CIP
Desarrollar ciclos de limpieza ácida, limpieza alcalina y desinfección semanales o mensuales.
Verificar si el cabezal del aspersor y las válvulas de la tubería están bloqueados y reemplazar las piezas de desgaste a tiempo.
Inspección Mecánica
Inspeccionar los cojinetes y sellos del agitador. Limpiar el filtro y el condensador de la unidad de refrigeración;
Calibrar manómetros y sensores.
Actualizar el software y realizar copias de seguridad de los datos
Actualizar periódicamente el software del PLC/HMI para garantizar la seguridad de los parches;
Realizar copias de seguridad de la biblioteca de recetas y los datos de producción para evitar pérdidas accidentales.
Capacitación y POE
Establecer procedimientos operativos estándar (POE) y capacitar periódicamente a los operadores y al personal de mantenimiento;
Simulaciones de paradas de emergencia y resolución de problemas para mejorar la velocidad de respuesta.
VI. Tendencias del sector y perspectivas futuras
Inteligencia y digitalización
Optimización de recetas asistida por IA, predicción del sabor mediante big data y modelos de aprendizaje automático;
Operación y mantenimiento remotos con RA, diagnóstico de fallos y guía de macroensamblaje.
Protección del medio ambiente y sostenibilidad
Reutilización de aguas residuales y proceso de cero emisiones;
Recuperación de calor residual y gestión energética para mejorar la eficiencia energética.
Diversificación y personalización
Servicios de elaboración de cerveza a medida en lotes pequeños (Cervecería por contrato);
El mercado de la cerveza funcional (baja graduación alcohólica, rica en probióticos, innovación afrutada) está en rápido crecimiento. Globalización y colaboración
Las bases de producción transnacionales están conectadas, y las materias primas y los productos terminados se optimizan globalmente.
La gestión visual de la cadena de suministro mejora la resistencia al riesgo.
VII. Conclusión
Desde equipos básicos para el hogar hasta microcervecerías, y posteriormente a la producción industrializada a gran escala, tres tipos de sistemas de elaboración constituyen una cadena completa de la industria cervecera. Cada nivel tiene su propio enfoque, pero se complementan y promueven conjuntamente la diversificación e industrialización de la cultura cervecera. Con una gama completa de líneas de productos, estrictos procesos de fabricación y una gestión y control inteligentes, Tonsen ofrece soluciones integrales a medida para clientes de diferentes tamaños y necesidades. En el futuro, a medida que las tendencias de inteligencia, ecologización y personalización se fortalezcan, los equipos de elaboración serán más modulares, digitales y sostenibles. Tonsen también continuará innovando en tecnología y mejorando sus servicios para liderar la industria hacia una nueva era.
